水性快干防腐專用固化劑MH-8119

一、典型特點

1. 淺棕色透明液體，脂環(huán)胺改性產(chǎn)物，穩(wěn)定性好.配合醇醚類溶劑，加水較多攪拌即成穩(wěn)定乳液，

2. 15分鐘表干，大于60分鐘操作時間，1小時可打磨，固化涂膜硬度高。

3. 對底材附著力較好

4. 耐水，耐溶劑擦拭，耐酸堿，耐鹽霧性優(yōu)。

5. 耐候性好，流平性好，》46%的固含量，含10%的醇醚類環(huán)保溶劑

6 .快速成膜，較好的耐面漆滲咬性能。

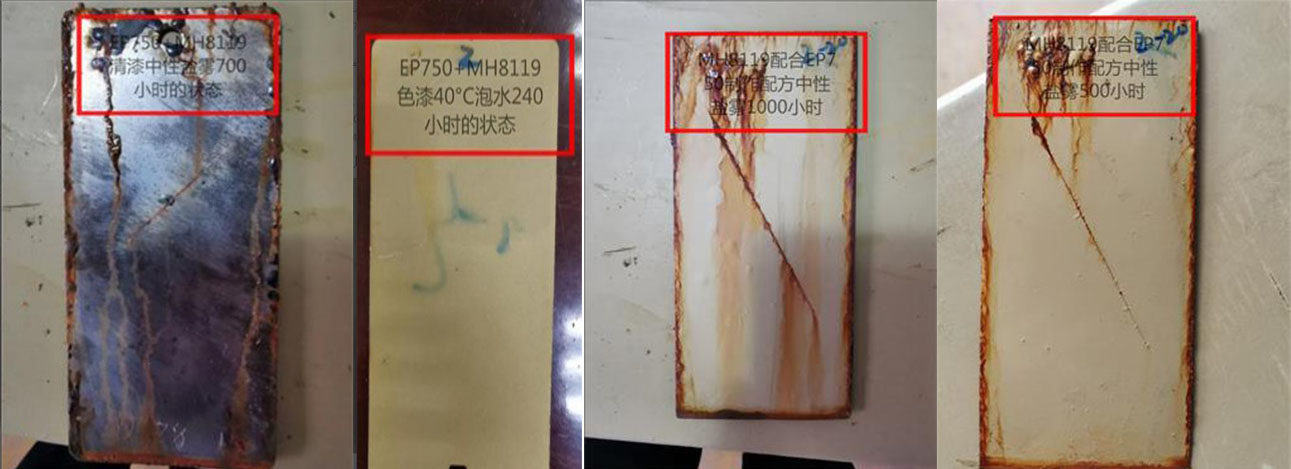

7、配合自乳化環(huán)氧乳液EP1140.色漆中性鹽霧實驗》500小時，40°C耐水性》480小時，耐酒精擦拭 。

二、物理性能參數(shù)

1.外觀             淺棕色透明半透明液體

2 .固含量             46%

3.活性氫當(dāng)量：       142.5（含水和環(huán)保型溶劑）

4.胺值（KOH/mg.)  200-300

5.配比：             EP-750/MH-8119=100:18-19    實際建議按照0.7-0.8計算固化劑用量

6.25°C粘度          1000-1500cps

7.常溫可操作時間：   》1小時

8.表干時間：         15分鐘

三 、工藝建議：

1. 注意空氣濕度和溫度對漆膜水份揮發(fā)的影響，空氣濕度>85%，環(huán)境溫度<10℃，不建議施工

2、如固化劑開稀，建議使用水部分和醇醚類溶劑，以保證穩(wěn)定性。該固化體系成膜溫度較高，建議使用乙二醇己醚作為成膜助劑，添加量0.9-1%，并實驗驗證穩(wěn)定性。

3、采用E12甚至E09的環(huán)氧乳液，能得到更加快干的效果和常溫交聯(lián)度。

4. 參考配方

A劑：

EP-1140              20份  (E20環(huán)氧乳液)

EP-1838              20份    (E12環(huán)氧乳液)

去離子水：           17份

分散劑;               0.5

消泡劑;               0.3

防沉劑                0.6

3%的水性膨潤土漿：     4

三聚磷酸鋁：          15

磷酸鋅：               5

鉬酸鋅：               3

絹云母：               3

滑石粉                 3.2

沉淀硫酸鋇：           4.5

耐鹽霧劑：             2

流平劑：              0.3

防閃銹劑：            0.3

成膜助劑               0.9（乙二醇己醚）

硅烷偶聯(lián)劑QX470   0.5(南京全?；?

B劑：

MH-8119                    75

溶劑或去離子水           25

合計                100份

  100份    配比：100:5  （重量比）

注：EP380/ EP1140\EP1838分別為出貨當(dāng)量380\1140和1838的e51\E20\E12自乳化水性環(huán)氧樹脂乳液.

四、包裝運(yùn)輸儲存

1.包裝分20KG塑料桶或200KG鐵桶裝，保質(zhì)期12個月

2.非危險化學(xué)品

3.陰涼背光處保存
